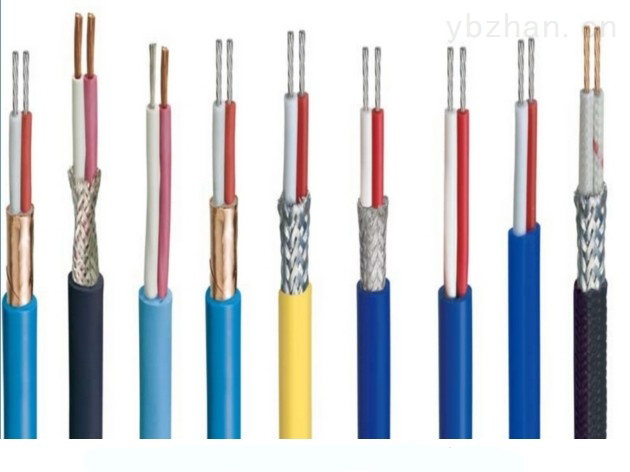

热电偶用补偿导线、电缆执行标准：
热电偶用补偿导线、电缆按GB/T4989-94标准等效IEC584-3标准生产。
用途
热电偶用补偿导线、电缆的作用是用来延伸热电偶的冷端，与测温仪连接构成测温系统，具有耐高温、低温、耐酸、碱，防腐，耐老化等优异性能，可浸入油水中长期使用，正常工作温度-40-250℃。
产品代号及含义

项目	代号	代号含义	项目	代号	代号含义
型号Type	SC	配用S分度号热电偶补偿型补偿导线	耐热等J	70	高使用温度为70℃
	RC	配用R分度号热电偶补偿型补偿导线		105	高使用温度为105℃
	NC	配用N分度号热电偶补偿型补偿导线		200	高使用温度为200℃
	NX	配用N分度号热电偶补偿型补偿导线		250	高使用温度为250℃
	KCA KCB	配用K分度号热电偶补偿型补偿导线	绝缘材料	V	聚氯乙烯PVC
	KX	配用R分度号热电偶补偿型补偿导线		Y	聚乙烯PE
	EX	配用E分度号热电偶补偿型补偿导线		B	聚丙烯PP
	JX	配用J分度号热电偶补偿型补偿导线		F4	聚四氟乙烯Teflon
	TX	配用T分度号热电偶补偿型补偿导线		F46	聚全氟乙丙烯FEP
系列代号	ZR	阻燃电缆	护套材料	V	聚氯乙烯PVC
	ia	本安电缆		B	玻璃纤维
	G	一般用		F4	聚四氟乙烯
	H	耐热用		F46	聚全氟乙丙烯
精度等J	S	准确J	屏蔽材料	P	铜丝编织
				P1	镀锡铜丝编织
	/	普通J		P2	铜带绕包
				P3	铝/塑复合膜绕包
规格		2×导体截面积mm2	导体种类	R	单股导体可省略
					多股绞合导体

例：1.与K分度号热电偶连接的延长型准确补偿导线高使用温度105℃聚氯乙烯绝缘和护套，多股绞合导体，镀锡铜线编织屏蔽。
导体标称截面为1.5mm2,表示为：KX-Gs （105）-VVRP 2×1.5
2.与K分度号热电偶连接的延长型耐热准确J补偿电缆聚全氟乙丙烯绝缘和护套，多股绞合导体，镀锡铜线编织对屏加总屏，10个补偿对绞合，导体标称截面为1.5mm2
表示为 ： KX-HsF46PF46RP 10×2×1.5
结构尺寸
1.补偿导线、补偿电缆 参考外径（mm）

类别	对数	0.5mm2		1.0mm2		1.5mm2		2.5mm2
		1/0.80	7/0.30	1/1.13	7/0.43	1/0.38	7/0.52	1/1.78	19/0.41
一般用General	1	8.0	8.5	9.0	9.5	10.0	10.5	11.0	11.0
	2	20.0	20.5	20.5	21.0	23.0	23.0	26.0	26.5
	3	20.5	21.0	22.0	22.5	2.0	25.0	27.0	28.5
	4	21.0	21.5	23.5	24.5	26.5	27.0	29.5	30.5
	5	23.0	24.5	25.5	26.5	28.5	29.5	31.5	33.0
	7	25.0	26.5	27.5	28.5	31.0	32.0	35.0	35.5
	8	26.0	28.0	29.5	31.0	33.5	34.5	38.0	38.5
	9	28.0	29.5	32.0	33.5	35.5	37.0	40.5	41.5
	10	30.0	31.0	34.0	35.5	38.0	39.5	43.5	44.5
	12	31.0	32.5	35.0	37.0	39.5	41.5	45.0	46.5
耐热用High-temperature	1	6.0	6.2	6.7	7.1	7.3	7.7	8.4	8.9
	2	13.5	14.0	16.5	17.0	18.5	19.0	20.5	22.0
	3	14.5	15.0	17.5	19.5	20.0	20.5	22.0	23.5
	4	15.5	16.5	19.0	20.5	21.0	22.0	24.0	25.5
	5	17.0	17.5	20.5	21.5	23.0	24.0	26.0	28.5
	7	19.0	20.0	23.0	24.5	26.0	27.5	29.5	31.5
	8	20.5	21.0	24.5	26.5	27.5	29.0	31.5	33.5
	9	21.5	22.5	25.5	28.0	29.0	31.0	33.0	35.0
	10	22.5	23.5	27.5	29.5	31.0	33.0	34.5	37.0
	12	24.0	25.2	30.0	32.0	33.0	35.0	37.0	40.0

2.本安型补偿导线，补偿电缆参考外径（mm）

线对数 Pairs No.	一般热用G General G				耐热用H High-temperature H
	0.5mm2	1.0mm2	1.5mm2	2.5mm2	0.5mm2	1.0mm2	1.5mm2	2.5mm2
1	8.5	15.5	11.5	12.5	6.5	7.5	8.0	9.0
2	20.5	21.0	23.5	26.5	14.0	17.0	19.0	22.0
3	21.0	22.5	25.0	28.5	15.0	19.5	20.5	23.5
4	21.5	24.0	27.0	31.0	16.5	20.5	22.5	25.5
5	24.0	26.5	29.5	32.5	17.5	21.5	24.0	28.5
7	26.5	28.5	32.0	35.5	20.0	25.0	27.5	31.5
8	28.0	31.0	34.5	39.0	21.5	26.5	29.5	33.5
9	30.0	33.5	37.0	41.5	22.5	28.0	31.0	35.0
10	31.0	35.0	39.5	44.5	23.5	29.5	32.5	37.0
12	32.5	37.0	41.5	46.5	25.0	31.5	34.5	38.5

技术指标Technical Data

补偿导线型号Compensation wire code	配用热电偶Thermocouple type	热电偶分度号Thermocouple index	补偿导线合金丝
			正JAnode	负JCathode	正JAnode	负JCathode
SC	铂铑10-热电偶 PtRh10-Pt 铂	S	SPC（铜）SPC（Cu）	SNC（铜镍）SNC（Cu-Ni）	红Red	绿 Green
RC	铑13-铂热电偶PtRh13-Pt	R	RPC（铜）RPC（Cu）	RNC（铜镍）RNC（Cu-Ni）	红Red	绿 Green
KCA	镍铬-镍硅铬热电偶 Nichrome-NiSi	K	KPCA（铁）KPCA（Fe）	KNCA（铜镍）KNCA（Cu-Ni）	红Red	蓝Blue
KCB			KPCB（铜）KPCB（Cu）	KNCB（铜镍）KNCB（Cu-Ni）	红Red	蓝Blue
KX			KPX（镍铬）KPX（NiCr）	KNX（铜镍）KNX（NiCr）	红Red	黑Black
NC	镍铬硅-镍硅热电偶 NiCrSi-NiSi	N	NPC（铁）NPC（Fe）	NNC（铜镍）NNC（Cu-Ni）	红Red	灰Grey
NX			NPX（镍铬硅）NPX（NiCiSi）	NNX（铜镍）NNX（Ni-Si）	红Red	灰Grey
EX	镍铬-铜镍热电偶 NiCr-CuNi	E	EPX（镍铬）EPX（NiCr）	ENX（铜镍）ENX（Cu-Ni）	红Red	棕Brown
JX	铁-铜镍热电偶 Fe-CuNi	J	JPX（铁）JPX（Fe）	JNX（铜镍）JNX（Cu-Ni）	红Red	紫Purple
TX	铜-铜镍热电偶 Cu-CuNi	T	TPX（铜）TPX（Cu）	TNX（铜镍）TNX（Cu-Ni）	红Red	白White

注：型号D一个字母与热电偶分度号相对应，D二个字母“C”表示补偿型补偿导线，字母“X”表示延长型补偿导线。SC型补偿导线可配用R型分度号热电偶。

2.使用分类和护层颜色

使用分类Service category		精度等J标志Accuracy grade and mark		护套颜色Sheath colour
		普通JGeneral	准确JPrecision	普通JGeneral	准确JPrecision
一般用General	G	/	S	黑色Black	灰色Grey
耐热用Heat-resistance	H	/	S	黑色Black	******Yellow
