介绍:
一、执行标准:Q/TAT7689

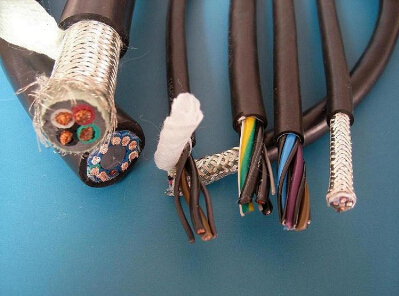

二、用 途:本电缆为本质放心用电缆,亦称本安电缆,具有低电容和低电感并具有J好的屏蔽性能和抗干扰性能,因而防爆性能优于一般计算机电缆和控制电缆。它适用于有防爆要求场合的集散系统和自动化检测控制系统等电路中作传播线,并具有超柔性,耐高温等性能。
三、使用特性:
额定电压Uo/U:300/500V
高工作温度:一般型不超过70℃
型号后带105的高不超过105℃
低环境温度:固定敷设:-40℃,非固定敷设:-15℃
小弯曲半径:无铠装层电缆应不小于电缆外径的6倍
有铠装层电缆应不小于电缆外径的12倍
四、主要技术指标:
项目 单位 技术指标
Pe绝缘 PVC绝缘
工作电容(芯-芯)(1kHz)≤ pF/M 90 180
电容不平衡(1kHz)≤ pF/M 1 /
分布电感≤ μH/m 0.6 0.6
电感电阻比≤ 0.5mm2 μH/Ω 20 20
0.75mm2
1.0mm2 25 25
1.5mm2 35 35
抗外磁场干扰(400A/m)≤ mV 5 5
抗静电感应(20kv)≤ mV 80 80
抗射频干扰(120dB) dB 60 60
绝缘电阻(20)℃ MΩ.km 5000 25
试验验电压 V/1min 1000 1000
阻燃性 符合GB12666-90要求 符合GB12666-90要求
