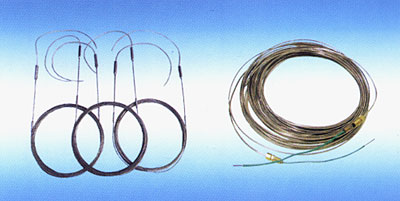

一、矿物绝缘加热电缆简介
矿物绝缘加热电缆是采用单根或多根合金电热丝作为发热源、高纯度、高温、电熔结晶氧化镁作导热绝缘体，无缝连续不锈钢或铜管作为护套，采用特殊生产工艺制造而成。有强腐蚀作用的场所可外加PE或低烟无卤的外套。

● 不锈钢护套矿物绝缘加热电缆
    不锈钢护套系列矿物绝缘加热电缆可以满足高温条件和大发热功率（达269W/m）的需要。中日电器供的不锈钢护套加热电缆的高承受温度可达600℃，导体电阻值的范围从28000-19.2Ω/km，矿物绝缘电缆具有优良的机械强度，耐腐蚀。
    ● 铜护套矿物绝缘加热电缆
    铜护套系列矿物绝缘加热电缆可以满足高温条件和长输管线伴热的需要。中日电器供的铜护套加热电缆的高承受温度可达250℃，导体电阻值的范围从480-0.5Ω/km，对要求防腐或埋地应用的场合，需加高密度聚乙烯HDPE外护套（MIHC），MIHC高承受温度可达90℃，矿物绝缘电缆具有优良的机械强度。
    ● 铜镍合金护套矿物绝缘加热电缆
    铜镍合金护套矿物绝缘加热电缆可以满足高温条件和长输管线伴热的需要。中日电器供的铜镍合金护套加热电缆的高承受温度可达400℃，导体电阻值范围从28000-19.2Ω/km，矿物绝缘电缆具有优良的机械强度，耐腐蚀。

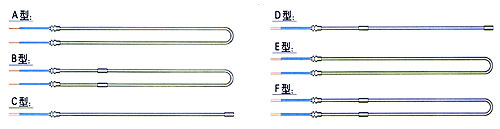

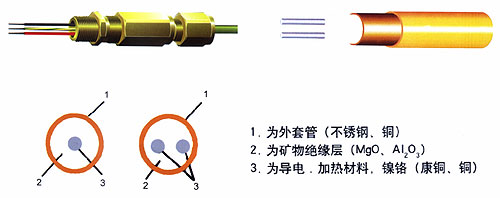

二、加热电缆结构形式

四、产品标准
加热高温度低于250℃的加热电缆执行IEC800（92）标准，《额定电压300/500V生活设施加热和防结冰用加热电缆》，超过250℃的加热电缆执行企业标准。

五、电气性能
    电阻值公差：±10%
    介电性能——加热电缆耐压：1200VAC/1min
    绝缘电阻——成品测试：100MΩ/500VDC
    护套连续性——整根加热电缆（包括接头）浸没水中12小时后测试绝缘电阻，其值至少须为50M/500VDC。

六、产品数据
1、铜芯铜护套MI加热电缆

序号	规格	芯数	电压等J	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M1.1	1	500	7.9	0.0011	300	318	< 250
2	1M1.7	1	500	6.8	0.0017	350	224	< 250
3	1M3	1	500	5.8	0.003	400	153	< 250
4	1M4	1	500	5.2	0.004	430	118	< 250
5	1M7	1	500	4.7	0.007	460	94	< 250
6	1M11	1	500	4.2	0.011	500	72	< 250
7	1M17	1	500	3.9	0.017	540	59	< 250
8	1M23	1	500	3.7	0.023	600	52	< 250
9	1M34	1	500	3.5	0.034	670	46	< 250
10	1M57	1	500	3.4	0.057	700	44	< 250

2、镍铬合金芯不锈钢护套MI加热电缆

序号	规格	芯数	电压等J	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M190	1	500	5.8	0.190	220	140	< 800
2	1M280	1	500	5.2	0.280	280	108	< 800
3	1M450	1	500	4.7	0.450	342	86	< 800
4	1M750	1	500	4.2	0.750	420	66	< 800
5	1M1100	1	500	3.9	1.100	499	54	< 800
6	1M1500	1	500	3.7	1.500	540	48	< 800
7	1M2300	1	500	3.5	2.300	600	42	< 800
8	1M4500	1	500	3.3	4.500	675	38	< 800
9	1M7500	1	500	3.2	7.500	715	37	< 800
10	1M11K	1	500	3.1	11.000	760	34	< 800
11	2M1100	2	500	6.5	1.100	180	146	< 800
12	2M1500	2	500	6.2	1.500	195	133	< 800
13	2M2300	2	500	5.7	2.300	234	108	< 800
14	2M4500	2	500	5.2	4.500	280	90	< 800

3、康铜芯铜护套MI加热电缆

序号	规格	芯数	电压等J	标称外径	20℃时线芯阻值	常规制造长度	参考重量	使用温度
序号	规格	芯数	V	mm	Ω/m	m	Kg/km	℃
1	1M80	1	500	5.8	0.080	180	153	< 250
2	1M120	1	500	5.2	0.120	230	118	< 250
3	1M190	1	500	4.7	0.190	280	94	< 250
4	1M320	1	500	4.2	0.320	360	72	< 250
5	1M480	1	500	3.9	0.480	420	59	< 250
6	1M640	1	500	3.7	0.640	465	52	< 250
7	1M960	1	500	3.5	0.960	520	46	< 250
8	1M1600	1	500	3.4	1.600	550	44	< 250
9	1M1900	1	500	3.3	1.900	580	42	< 250
10	2M80	2	500	10.3	0.080	60	438	< 250
11	2M120	2	500	9.1	0.120	76	331	< 250
12	2M190	2	500	8.0	0.190	95	249	< 250
13	2M320	2	500	7.1	0.320	120	193	< 250
14	2M480	2	500	6.5	0.480	146	157	< 250
15	2M640	2	500	6.2	0.640	164	144	< 250
16	2M960	2	500	5.7	0.960	195	116	< 250
17	2M1600	2	500	5.3	1.600	226	100	< 250
18	2M1900	2	500	5.2	1.900	235	97	< 250

七、应用功率范围

加热电缆	大输出功率(W/m)
金属檐槽和落水管防冻	49
非金属檐槽和落水管防冻	16
容器和管道工艺温度维持	100
金属容器和管道防冻	59
路面融雪	80

八、产品主要用途
1、石油化工行业
   容器加热、工艺管道保温、贮槽伴热保温、原油管道清腊解堵
2、采暖保温
   建筑物大面积采暖工厂、仓库保温农业园艺暖房供热、恒温控制家禽养殖采暖
3、寒冷地区露天设备设施
   机械设备、飞机跑道、电视发射塔、涵洞、阀门
   闸门、交通枢纽设施、学校、医院露天台阶、间歇式液体泵
4、石油平台和远洋船泊
   甲板防冷凝、船舱采暖、流体管道加热保温、机械设备保温
5、燃烧预热装置
   核电站反应堆预热、燃油锅炉预热器、燃气装置预热器
6、飞机跑道、铁路道轨、道叉等需要加热、保温的场所
。
