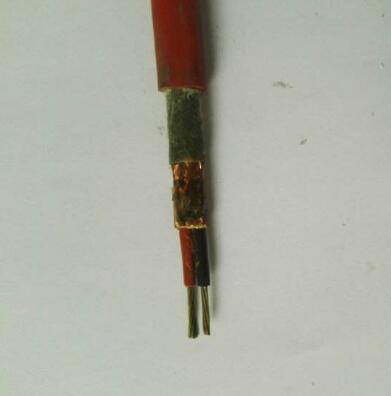

K型屏蔽耐高温补偿导线适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度。补偿导线分为延长性与补偿型。

 K型补偿导线

    K型屏蔽耐高温补偿导线按热电特性的允差不同分为精密级（符号S）和普通级（符号无）。

　　K型屏蔽耐高温补偿导线使用特性：补偿导线可以在-60～260℃环境下工作，是十分理想的自动化单元。已被广泛用于石油、化工、冶金、电力等部门的自动化测温仪表的单点或者多点连接。

　　产品标准: 补偿导线：GB/T4989-94

　　补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；

　　普通级：-40~+70℃及-40~+105℃两种；

　　zui小弯曲半径：补偿导线：不小于导线外8倍；

　　产品标准: 热电偶补偿导线：GB/T4989-94

　　热电偶补偿电缆：Q/ 3 20831SQL07-96 使用特性: 使用温度：耐热级：-65~+200℃及-65~+260℃两种；

　　普通级：-40~+70℃及-40~+105℃两种；

　　zui小弯曲半径：补偿导线：不小于导线外8倍；

　　补偿电缆：有铠装时不小于电缆外径的12倍，无铠装时不小于电缆外径6倍


　　K型屏蔽耐高温补偿导线型 号 名 称

　　KX-FF 氟塑料绝缘氟塑料护套普通级K分度热电偶用补偿电缆

　　KX-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通级K分度热电偶用补偿电缆

　　KX-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通级K分度热电偶用补偿电缆

　　KX-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通级K分度热电偶用补偿电缆

　　KXS-FF 氟塑料绝缘氟塑料护套精密级K分度热电偶用补偿电缆

　　KXS-FPF 氟塑料绝缘氟塑料护套铜丝编织分屏蔽精密级K分度热电偶用补偿电缆

　　KXS-FPFP 氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽精密级K分度热电偶用补偿电缆

　　KXS-FFP 氟塑料绝缘氟塑料护套铜丝编织总屏蔽精密级K分度热电偶用补偿电缆

　　KX-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

　　KX-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通级K分度热电偶用补偿电缆

　　KX-FFP3 氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通级K分度热电偶用补偿电缆

　　KXS-FP3F 氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套精密级K分度热电偶用补偿电缆

　　KXS-FFP3 氟塑料绝缘及护套铝/塑复合带总屏蔽精密级K分度热电偶用补偿电缆

　　KXS-FP3FP3 氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套精密级K分度热电偶用补偿电缆

　　注：

　　1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的*项，如EX-FF EX-FPF等。

　　2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通级K分度热电偶用补偿电缆。

　　3、还有一些特制的聚四氟乙烯薄与玻璃丝复合绝缘及护套的高温补偿电缆，如：KXHF4

技术指标
　　

型号	热电偶 分度号	配用 热电偶	补偿导线合金丝	绝缘层着色
正极	负极	正极	负极
BC	B	铂铑30-铂铑6	铜	铜	红	灰
SC	S	铂铑10-铂	SPC（铜）	SNC（铜镍0.6）	红	绿
RC	R	铂铑13-铂	RPC（铜）	RNC（铜镍0.6）	红	绿
KCA	K	镍铬-镍硅	KPCA（铁）	KNCA（（铜镍22）	红	兰
KCB	KPCB（铜）	KNCB（铜镍40）	红	兰
KX	KPX（镍铬10）	KNX（镍硅3）	红	黑
NC	N	镍铬硅-镍硅	NPC（铁）	NNC（铜镍18）	红	灰
NX	NPX（镍铬14硅）	NNX（镍硅4）	红	灰
EX	E	镍硅-铜镍	EPX（镍铬10）	ENX（铜镍45）	红	棕
JX	J	铁-铜镍	JPX（铁）	JNX（铜镍45）	红	紫
TX	T	铜-铜镍	TPX（铜）	TNX（铜镍45）	红	白
WC3/25	WRe3-WRe25	钨铼3-钨铼25	WPC3/25	WNC3/25	红	黄
WC5/26	WRe5-WRe26	钨铼5-钨铼26	WPC5/26	WNC5/26	红	橙


分类介绍
　　

KX-GA-VV	聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-VVR	聚氯乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-VVP	聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-VVRP	聚氯乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FF	氟塑料绝缘和护套精密级K分度号热电偶补偿导线
KX-HA-FFR	氟塑料绝缘和护套精密级K分度号热电偶补偿软导线
KX-HA-FFP	氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FFRP	氟塑料绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FG	氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿导线
KX-HA-FGR	氟塑料绝缘硅橡胶护套精密级K分度号热电偶补偿软导线
KX-HA-FGP	氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FGRP	氟塑料绝缘硅橡胶护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-HA-FV	氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-HA-FVR	氟塑料绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-HA-FVP	氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-HA-FVRP	氟塑料绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YJV	交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿导线
KX-GA-YJVR	交联聚乙烯绝缘聚氯乙烯护套精密级K分度号热电偶补偿软导线
KX-GA-YJVP	交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA-YJVRP	低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
KX-GA-YDYD	低烟无卤绝缘和护套精密级K分度号热电偶补偿导线
KX-GA- YDYD R	低烟无卤绝缘和护套精密级K分度号热电偶补偿软导线
KX-GA- YDYD P	低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿导线
KX-GA- YDYD RP	低烟无卤绝缘和护套铜丝编织屏蔽精密级K分度号热电偶补偿软导线
注：上述型号仅列出KX，其他如SC、KC、EX、BC、TX、JX只需改变型号*项即可，  阻燃型补偿导线型号前加ZR，ZR192为进口PFA材料，  屏蔽可采用镀锡铜丝屏蔽。
