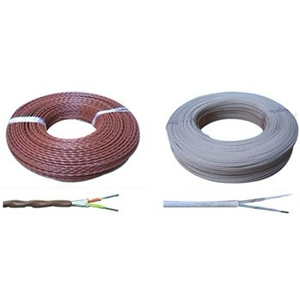

商品名称：KX-FFP KX-FPF KXS-FP1F玻璃纤维绝缘、护套高温补偿导线
添加时间：2022-08-23 09:53:11
电话：13866943902
邮箱：1026611694@qq.com

介绍：

本产品适用于分度号为S、R、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测温精度
一、执行标准
　　GB/T4989-94
二、使用条件
     1.工作温度：高200℃和260℃360℃500℃4种。
     2.低环境温度；固定敷设-60℃；非固定敷设-20℃。
     3.小弯曲半径：非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍
三、型号M称
     ①补偿导线

型号	M 称
KX-FF	氟塑料绝缘和护套普通JK分度热电偶用补偿导线
KX-FPF	氟塑料绝缘和护套铜丝编织屏蔽普通JK分度热电偶用补偿导线
KX-FP1F	氟塑料绝缘和护套镀锡铜丝编织屏蔽普通JK分度热电偶用补偿导线
KXS-FF	氟塑料绝缘和护套准确JK分度热电偶用补偿导线
KXS-FPF	氟塑料绝缘和护套铜丝编织屏蔽准确JK分度热电偶用补偿导线
KXS-FP1F	氟塑料绝缘和护套镀锡铜丝编织屏蔽准确JK分度热电偶用补偿导线

注：其他型号补偿导线EX、JX、SC、KC、NC、NX、BC、TX，只需改写型号的D一项，如EX-VV、EX-VPV
②补偿电缆

型号	M 称
KX-FF	氟塑料绝缘氟塑料护套普通JK分度热电偶用补偿电缆
KX-FPF	氟塑料绝缘氟塑料护套铜丝编织分屏蔽普通JK分度热电偶用补偿电缆
KX-FPFP	氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽普通JK分度热电偶用补偿电缆
KX-FFP	氟塑料绝缘氟塑料护套铜丝编织总屏蔽普通JK分度热电偶用补偿电缆
KXS-FF	氟塑料绝缘氟塑料护套准确JK分度热电偶用补偿电缆
KXS-FPF	氟塑料绝缘氟塑料护套铜丝编织分屏蔽准确JK分度热电偶用补偿电缆
KXS-FPFP	氟塑料绝缘氟塑料护套铜丝编织分屏蔽及总屏蔽准确JK分度热电偶用补偿电缆
KXS-FFP	氟塑料绝缘氟塑料护套铜丝编织总屏蔽准确JK分度热电偶用补偿电缆
KX-FP3F	氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套普通JK分度热电偶用补偿电缆
KX-FP3FP3	氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套普通JK分度热电偶用补偿电缆
KX-FFP3	氟塑料绝缘氟塑料护套铜丝编织铝/塑复合带总屏蔽普通JK分度热电偶用补偿电缆
KXS-FP3F	氟塑料绝缘铝/塑复合带分屏蔽氟塑料护套准确JK分度热电偶用补偿电缆
KXS-FFP3	氟塑料绝缘及护套铝/塑复合带总屏蔽准确JK分度热电偶用补偿电缆
KXS-FP3FP3	氟塑料绝缘铝/塑复合带分屏蔽及总屏蔽氟塑料护套准确JK分度热电偶用补偿电缆

     1、其它型号补偿电缆EX、SC、KC、NC、NX、BC、TX、JX，只需改写型号的D一项，如EX-FF EX-FPF等。
     2、对于铜带屏蔽的电缆只需将型号中的P3改写成P2即可，如KX-FP2F即是氟塑料绝缘铜带绕包分屏蔽氟塑料护套普通JK分度热电偶用补偿电缆。
     3、本公司还可生产聚四氟乙烯薄膜与玻璃丝复合绝缘及护套的高温补偿电缆，如：KXHF4
四、型号结构组合型式及型号项目用字母、数字代号含义
     ①型号结构组合型式（编制方法）说明
     ②型号项目用字母、数字代号含义说明

项目		代号	说明
型号		SC KCA、KCB KX EX JX TX NC	配用S分度号热电偶的补偿型补偿线缆配用K分度号热电偶的补偿型补偿线缆配用K分度号热电偶的延伸型补偿线缆配用E分度号热电偶的延伸型补偿线缆配用J分度号热电偶的延伸型补偿线缆配用T分度号热电偶的延伸型补偿线缆配用N分度号热电偶的补偿型补偿线缆
分类和精度	使用分类	G H	一般温度使用（不超过105℃）高温使用
分类和精度	精度	S	热电动势允差为普通J可省略热电动势允差为准确J
耐热等J		105	高使用温度为70℃ 可省略高使用温度为105℃
绝缘材料		V	聚氯乙烯
屏蔽材料		P P1 P2 P3（PL）	无屏蔽可省略铜丝编织屏蔽镀锡丝编织屏蔽铜带绕包屏蔽铝/塑复合带绕包屏蔽
护套材料		V	聚氯乙烯
铠装材料		22	钢带铠装
导体种类		A R	单股导体多股导体
规格			补偿导线填写：2×导体截面（2×S）补偿电缆填写：芯数× （2× 导体截面）（N× 2× S） N：1、2、3、4、5、6、7、8、9、10、12、14、16、19 S：0.5、1.0、1.5、2.5（m㎡

注:要求阻燃应在型前加ZR本安电路用应在型号前加IA
举例:配用E分度号一般准确J耐温200℃补偿型多股1.0m㎡截面铝复合带分对屏蔽的五对热电偶补偿电缆表示为:
EX-HS200-FP3F-R 5×（2×1.0）
五、技术参数
①绝缘层颜色

补偿导线	补偿导线合金丝		补偿导线绝缘层颜色		配用热电偶分度号
补偿导线	正J	负J	正J	负J	配用热电偶分度号
SC	SPC（铜）	SNC（铜镍）	红	绿	S（铂铑10-铂）
KCA	KCA（铁）	KNA（铜镍）	红	蓝	K（镍铬-镍硅）
KCB	KCB（铜）	KNB（铜镍）	红	蓝	K（镍铬-镍硅）
KX	KPX（镍铬）	KNX（镍硅）	红	黑	K（镍铬-镍硅）
EX	EPX（镍铬）	ENX（铜镍）	红	棕	E（镍铬-铜镍）
JX	JPX（铁）	JNX（铜镍）	红	紫	J（铁-铜镍）
TX	TPX（铜）	TNX（铜镍）	红	白	T（铜-铜镍）
NC	NPC（铁）	NNC（铜镍）	红	灰	N（镍铬硅-镍硅）

注:补偿导线型号D一个字母与热电偶的分度号对应,D二个字母中“X"表示延伸型补偿导线（与热电偶材料相同）,“C"表示补偿型补偿导线
②分类及护层颜色

使用分类	精度等J标志		护套颜色
使用分类	普通J	准确J	普通J	精度J	本安电缆
一般用	省略	S	黑色	灰色	蓝色
耐热用	省略	S	黑色	黄色	蓝色

③热电动式及允差

型号	SC或RC	KCA，KX	NC，NX	EX	JX	TX
热电动势mv	1.440	8.137	5.912	13.419	10.777	9.286
普通J允差uv	±60	±100	±100	±200	±140	±90
准确J允差uv		±60	±60	±120	±85	±48

④线芯结构及标称截面

导体标称截面m㎡	导体结构
导体标称截面m㎡	单股线芯（A类）	多股线芯（R类）
0.5	1/0.8	7/0.3
1.0	1/1.13	7/0.43
1.5	1/1.37	7/0.52
2.5	1/1.76	19/0.41

   ⑤其他指标
     1.绝缘电阻:当周围空气温度为15-35℃,相对湿度不超过80%时,补偿导线成品线芯间和线芯与屏蔽层间的绝缘
     2.绝缘层及护套机械性能:绝缘层和护套的抗拉强度≥12.5N/m㎡,伸长率≥125%
     3.阻燃性能:根据用户所需可以符合GB12666-1990A、B、C
   ⑥补偿导线及补偿电缆外形尺寸和计算重量
补偿导线

标称截面	大外径				计算重量
	FF		FPF、FP1F		FF		FP1F
	A类导体	R类导体	A类导体	R类导体	A类导体	R类导体	A类导体	R类导体
0.5	2.6×4.6	2.8×4.8	3.2×5.2	3.4×5.4	27	30	45	50
1.0	3.0×5.3	3.1×5.6	3.6×5.9	3.7×6.2	39	45	64	69
1.5	3.2×5.8	3.4×6.2	3.8×6.4	4.0×6.8	54	60	77	87
2.5	3.9×6.7	4.0×7.3	4.2×7.3	4.6×7.9	77	84	103	114

补偿电缆

芯对数	导体种类	大外径（mm）								计算重量（Kg/Km）
		FF				FPF、FP1F				FF				FPF、FP1F
		0.5	1.0	1.5	2.5	0.5	1.0	1.5	2.5	0.5	1.0	1.5	2.5	0.5	1.0	1.5	2.5
1	A R	5.0 5.2	5.8 6.1	6.4 6.6	7.4 7.8	5.6 5.8	6.3 6.8	6.9 7.4	7.8 8.7	36 38	50 54	62 72	92 99	53 56	70 80	89 95	117 126
2	A R	7.9 8.2	9.0 9.5	9.9 10.7	11.6 12.4	9.7 10.0	11.0 11.71	11.9 13.0	13.6 15.1	79 84	112 120	137 158	198 238	156 164	207 221	240 277	325 360
3	A R	8.4 8.6	9.6 10.3	10.8 11.3	12.3 13.6	10.5 10.9	11.8 12.4	13.0 13.8	14.5 16.1	91 96	139 155	181 198	256 295	193 204	254 273	317 344	412 446
4	A R	9.0 9.2	10.6 11.2	11.7 12.3	13.6 14.7	12.3 13.2	14.1 15.1	15.3 16.3	17.3 19.7	113 119	172 185	218 250	327 355	236 248	322 346	383 408	497 540
5	A R	10.5 107	11.9 13.0	13.5 14.3	15.5 16.7	12.5 13.6	14.5 15.4	15.6 16.6	17.6 20.0	146 156	214 251	288 311	411 453	302 319	392 423	468 499	612 696
6	A R	12.0 12.3	14.0 15.0	15.5 16.5	17.8 19.8	14.7 15.3	16.5 17.6	17.9 19.5	20.7 23.0	178 192	283 303	352 381	502 573	361 383	473 507	562 634	767 836
7	A R	12.2 12.9	14.3 15.3	15.7 16.7	18.2 20.1	15.0 15.5	16.7 17.9	18.2 19.8	21.0 23.4	187 215	296 318	375 402	535 607	388 408	505 545	606 672	825 897
8	A R	13.6 14.1	15.6 16.7	17.3 18.8	20.4 22.4	16.3 16.9	18.3 20.0	20.4 21.7	23.0 25.4	228 242	333 360	426 480	634 686	435 457	568 640	710 760	934 1046
9	A R	14.4 14.9	16.5 17.7	18.2 19.9	21.6 23.4	17.2 17.9	19.7 21.1	21.5 22.9	24.3 26.8	252 266	369 398	472 530	703 761	478 505	651 703	783 837	1064 1157
10	A R	14.5 15.0	16.6 17.8	18.2 20.0	21.7 23.5	17.3 17.9	19.8 21.1	21.6 22.9	24.4 26.8	271 287	400 433	514 575	767 827	514 543	701 758	844 903	1152 1250
12	A R	15.5 16.1	17.8 19.6	20.1 21.5	23.2 25.9	18.9 19.7	21.2 22.7	23.1 25.1	26.2 28.9	313 332	465 526	625 668	896 1011	617 650	811 874	980 1091	1339 1455

注:ⅰ带屏蔽或铝塑复合带的电缆外径略大于无屏蔽层的电缆
   ⅱ即有分屏蔽也有总屏蔽的电缆外径略大于只有分屏蔽的电缆
   ⅲ只有总屏蔽的电缆外径略小于只有分屏蔽的电缆
六、交货长度
    根据双方协议允许任何长度的电缆交货，长度误差为±0.5%
